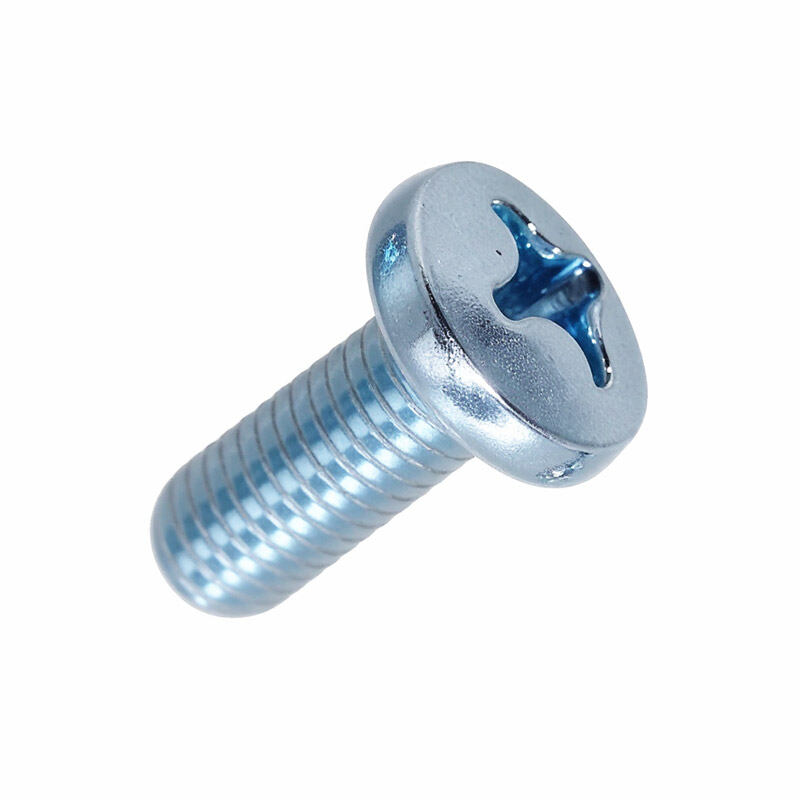

DIN7985H
圆头
十字槽
全螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, 8.8, A2-70, A4-70
- 表面处理 不经处理

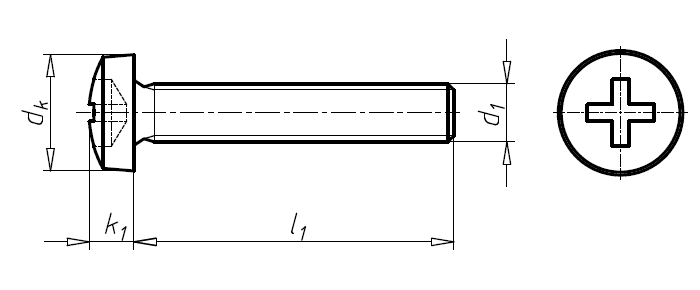

产品图纸
供货范围
材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
---|---|---|---|---|---|---|
碳钢 | ST | 4.8 | 本色 | M2-M10 | ||
碳钢 | ST | 4.8 | 电镀锌 | M2-M10 | ||
碳钢 | ST | 4.8 | 环保镀锌 | M2-M8 | YES | |
碳钢 | ST | 4.8 | 电镀镍 | M2-M5 | YES | |
碳钢 | ST | 8.8 | 本色 | M3-M5 | ||
碳钢 | ST | 8.8 | 电镀锌 | M2-M5 | ||
不锈钢 | A2 | 70 | 本色 | M1.6-M10 | YES | |
不锈钢 | A4 | 70 | 本色 | M1.6-M8 | YES |
十字槽盘头螺钉是最常用的紧固件,头部形状为盘状,顶部为十字形的槽口,可以用十字螺丝刀进行旋紧或拆卸。这种螺钉广泛应用于机械、电子、电器、家具等领域。
GB/T818-2016十字槽盘头螺钉之中国标准,规定了十字槽盘头螺钉的尺寸、技术要求、检验方法、验收规则、标志和包装等。
1. 尺寸规格:十字槽盘头螺钉的具体尺寸参数,如螺钉的直径、长度、头部直径、头部厚度、槽宽等。
2. 材料和热处理:标准会规定螺钉的材料种类和热处理要求,以保证螺钉具有足够的强度和硬度。
3. 机械性能:包括抗拉强度、屈服强度、伸长率等性能指标。
4. 表面处理:螺钉可能会有不同的表面处理要求,如镀锌、镀镍、防锈处理等,以提高螺钉的耐腐蚀性和外观效果。
5. 技术要求:包括螺钉的制造公差、外形尺寸、槽型尺寸等技术要求。
6. 检验方法:标准会规定如何对螺钉进行各项性能的检验和测试。
7. 验收规则和质量等级:标准中会明确产品的验收规则和不同的质量等级。
8. 标志和包装:如何对产品进行标记和包装的要求。
(mm) | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
---|---|---|---|---|---|---|---|---|---|---|
P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
da(max) | 2.1 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
dk(max) | 3.2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
dk(min) | 2.9 | 3.7 | 4.7 | 5.7 | 6.64 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 |
r(max) | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
No. | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
M | 1.8 | 2.5 | 2.7 | 3.1 | 4.2 | 4.6 | 5.3 | 6.8 | 9 | 10.2 |
t(min) | 0.72 | 1.1 | 1.3 | 1.7 | 1.74 | 2.04 | 2.77 | 3.03 | 4.18 | 5.38 |
t(max) | 1.02 | 1.4 | 1.6 | 2 | 2.24 | 2.54 | 3.27 | 3.53 | 4.68 | 5.88 |
h(max) | 1.42 | 1.72 | 2.12 | 2.52 | 2.82 | 3.25 | 3.95 | 4.75 | 6.15 | 7.68 |
h(min) | 1.18 | 1.48 | 1.88 | 2.28 | 2.58 | 2.95 | 3.65 | 4.45 | 5.85 | 7.32 |
k | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2 | 2.5 | 3 | 3.7 | 4.8 |
材料 | 钢 | 不锈钢 | 有色金属 | |
通用技术条件 | GB/T 16938 | |||
螺纹 | 公差 | 6g | ||
标准 | GB/T 193、GB/T 9145 | |||
机械性能 | 性能等级 | d<3mm:按协议; | A2-50、A2-70 | d<3mm:按协议; |
d≥3mm:4.8 级 | d≥3mm:CU2、CU3、AL4 | |||
标准 | d<3mm:按协议; | GB/T 3098.6 | d<3mm:按协议; | |
d≥3mm:GB/T 3098.1 | d≥3mm:GB/T 3098.10 | |||
公差 | 产品等级 | A | ||
标准 | GB/T 3103.1 | |||
十字槽 | GB/T 944.1 | |||
产品缺陷 | GB/T 5779.1 | – | ||
表面处理 | 不经处理; | 简单处理; | 简单处理; | |
电镀技术要求按GB/T 5267.1; | 钝化处理技术要求按GB/T 5267.4 | 电镀技术要求按GB/T 5267.1 | ||
非电解锌片涂层技术要求按GB/T 5267.2 | ||||
如需其他技术要求或表面处理,应由供需协议 | ||||
验收及包装 | GB/T 90.1、GB/T 90.2 |
