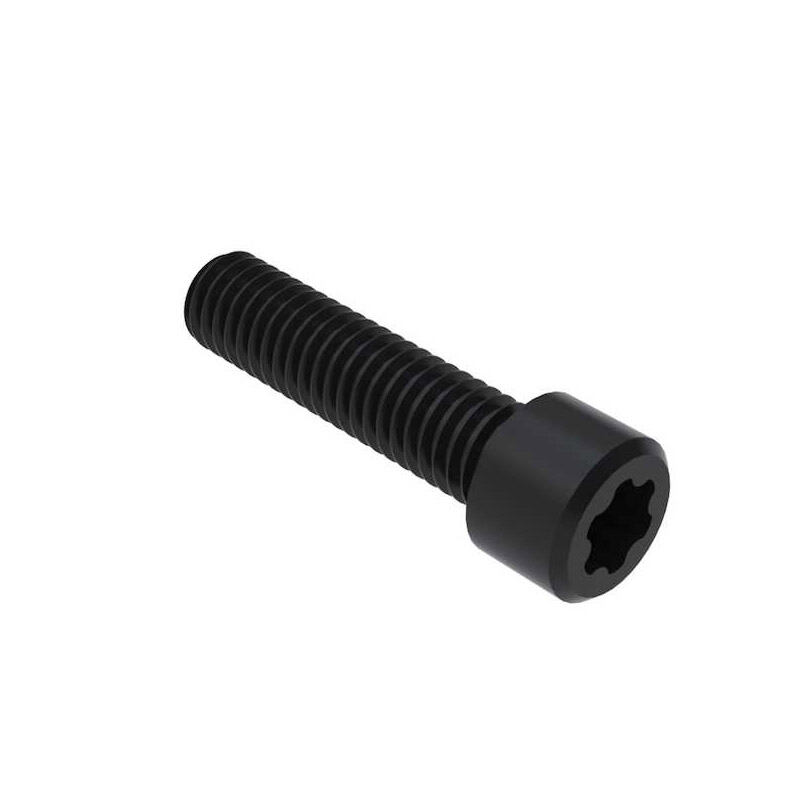

GB2671.2
圆柱头
梅花槽
半螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 国标
- 性能等级 12.9, 8.8, A2-70, A4-70
- 表面处理 本色, 电镀锌
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 8.8 | 电镀锌 | M2.5-M16 | ||
| 碳钢 | ST | 12.9 | 本色 | M4-M16 | ||
| 不锈钢 | A2 | 70 | 本色 | M2-M12 | Yes | |
| 不锈钢 | A4 | 70 | 本色 | M3-M8 | Yes |
更多材质
| (mm) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk(max) | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 |
| dk(min) | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 |
| da(max) | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 |
| ds(max) | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| ds(min) | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 |
| k(max) | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| k(min) | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 |
| r(min) | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 |
| No. | T6 | T8 | T10 | T20 | T25 | T30 | T45 | T50 | T55 | T60 | T70 | T80 | T90 |
| e | 1.75 | 2.4 | 2.8 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 | 11.35 | 13.45 | 15.7 | 17.75 | 20.2 |
| t(max) | 0.84 | 1.04 | 1.27 | 1.8 | 2.03 | 2.42 | 3.31 | 4.02 | 5.21 | 5.99 | 7.01 | 8 | 9.2 |
| t(min) | 0.71 | 0.91 | 1.01 | 1.42 | 1.65 | 2.02 | 2.92 | 3.62 | 4.82 | 5.62 | 6.62 | 7.5 | 8.69 |
