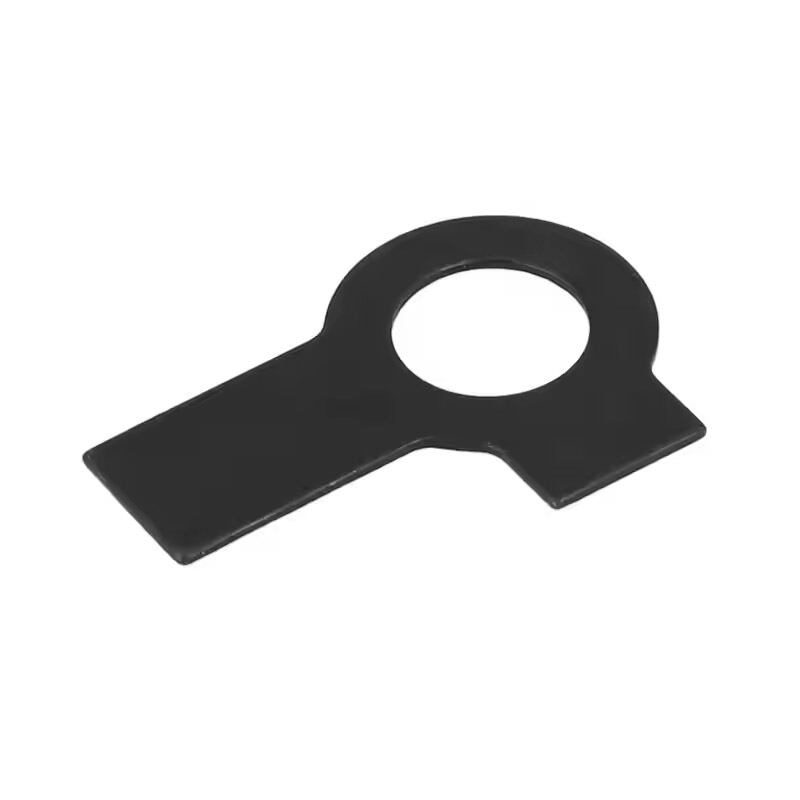

DIN463
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标

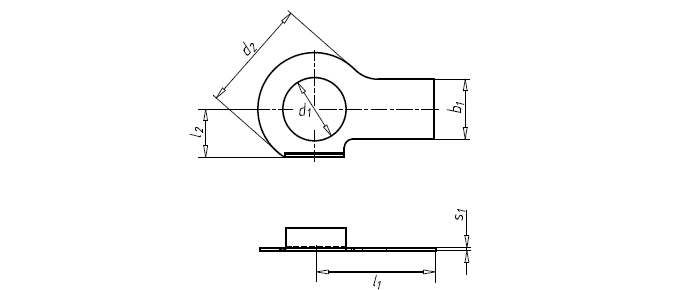

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 本色 | 4.3-37 | Yes | ||
| 碳钢 | ST | 电镀锌 | 3.2-54 | |||
| 不锈钢 | A2 | 本色 | 3.5-37 | Yes | ||
| 不锈钢 | A4 | 本色 | 4.3-31 | Yes |
更多材质
| (mm) | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | Φ42 | Φ48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d(max) | 2.95 | 3.5 | 4.5 | 5.6 | 6.76 | 8.76 | 10.93 | 13.43 | 15.43 | 17.43 | 19.52 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 37.62 | 43.62 | 50.62 |
| d(min) | 2.7 | 3.2 | 4.2 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 37 | 43 | 50 |
| dc(max) | 5 | 5 | 8 | 9 | 11 | 14 | 17 | 22 | 22 | 27 | 32 | 32 | 36 | 36 | 41 | 46 | 55 | 65 | 75 |
| dc(min) | 4.7 | 4.7 | 7.64 | 8.64 | 10.57 | 13.57 | 16.57 | 21.48 | 21.48 | 26.48 | 31.38 | 31.38 | 35.38 | 35.38 | 40.38 | 45.38 | 54.26 | 64.26 | 74.26 |
| L(min) | 9.71 | 11.65 | 13.65 | 15.65 | 17.65 | 19.58 | 21.58 | 27.58 | 27.58 | 31.5 | 35.5 | 35.5 | 41.5 | 41.5 | 47.5 | 51.4 | 61.4 | 69.4 | 79.4 |
| L(max) | 10.29 | 12.35 | 14.35 | 16.35 | 18.35 | 20.42 | 22.42 | 28.42 | 28.42 | 32.5 | 36.5 | 36.5 | 42.5 | 42.5 | 48.5 | 52.6 | 62.6 | 70.6 | 80.6 |
| L1(min) | 3.76 | 4.76 | 6.71 | 7.71 | 8.71 | 10.65 | 12.65 | 15.65 | 15.65 | 19.58 | 21.58 | 21.58 | 24.58 | 24.58 | 29.58 | 31.5 | 37.5 | 43.5 | 49.5 |
| L1(max) | 4.24 | 5.24 | 7.29 | 8.29 | 9.29 | 11.35 | 13.35 | 16.35 | 16.35 | 20.42 | 22.42 | 22.42 | 25.42 | 25.42 | 30.42 | 32.5 | 38.5 | 44.5 | 50.5 |
| h | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| r | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
