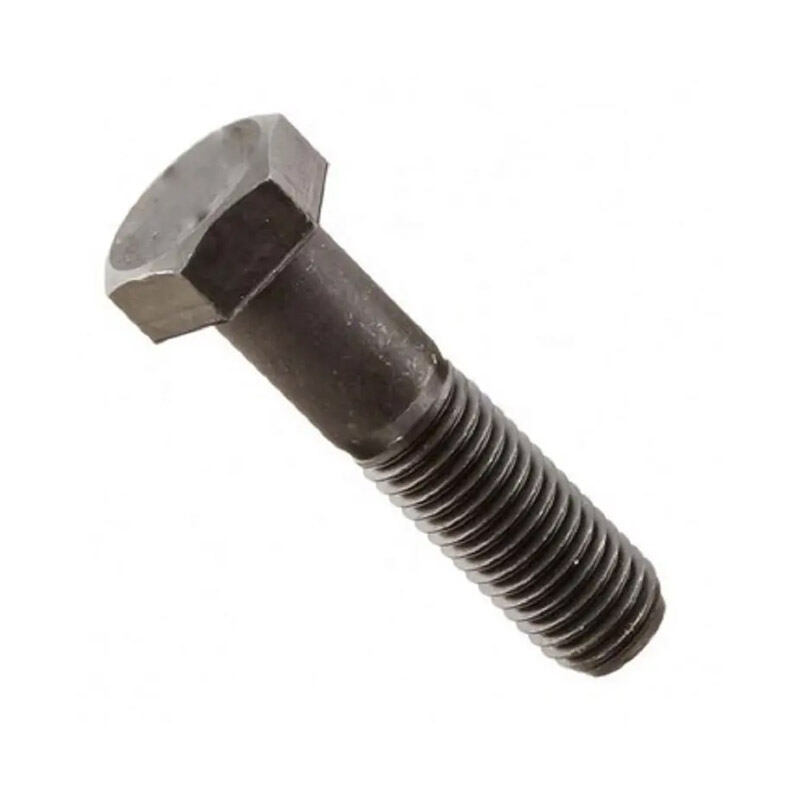

DIN931
六角头
半螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 10.9, 12.9, 8.8, A2-50, A2-70, A2-80, A4-70, A4-80
- 表面处理 本色

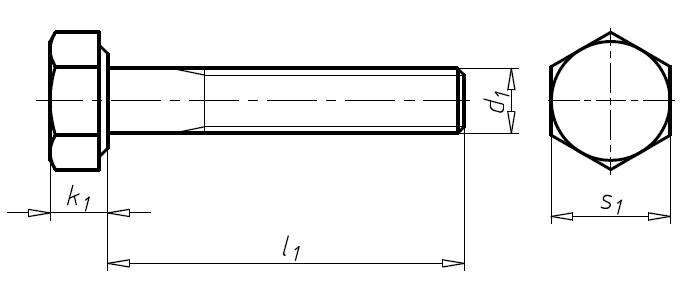

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 8.8 | 本色 | M3-M64 | ||
| 碳钢 | ST | 8.8 | 非电解锌片涂层 | M6-M48 | Yes | |
| 碳钢 | ST | 8.8 | 环保镀锌 | M4-M64 | Yes | |
| 碳钢 | ST | 8.8 | 环保镀锌带润滑 | M5-M36 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌 | M3-M64 | ||
| 碳钢 | ST | 8.8 | 电镀锌镍合金（黑色） | M6-M18 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌镍合金 | M3-M42 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌镍合金带润滑 | M5-M30 | Yes | |
| 碳钢 | ST | 8.8U | 热浸锌 | M8-M56 | Yes | |
| 碳钢 | ST | 10.9 | 本色 | M6-M64 | ||
| 碳钢 | ST | 10.9 | 磷化 | M8-M20 | Yes | |
| 碳钢 | ST | 10.9 | 非电解锌片涂层 | M6-M64 | Yes | |
| 碳钢 | ST | 10.9 | 非电解锌片涂层 | M6-M42 | Yes | |
| 碳钢 | ST | 10.9 | 环保镀锌 | M6-M42 | Yes | |
| 碳钢 | ST | 10.9 | 环保镀锌带润滑 | M10-M20 | Yes | |
| 碳钢 | ST | 10.9 | 电镀锌镍合金 | M5-M42 | Yes | |
| 碳钢 | ST | 10.9 | 电镀锌镍合金带润滑 | M6-M16 | Yes | |
| 碳钢 | ST | 12.9 | 本色 | M6-M42 | ||
| 碳钢 | ST | 12.9 | 非电解锌片涂层 | M6-M42 | Yes | |
| 不锈钢 | A2 | 50 | 本色 | M27-M48 | Yes | |
| 不锈钢 | A2 | 70 | 本色 | M4-M24 | Yes | |
| 不锈钢 | A2 | 80 | 本色 | M6-M16 M24 | Yes | |
| 不锈钢 | A4 | 50 | 本色 | M27-M42 | Yes | |
| 不锈钢 | A4 | 70 | 本色 | M4-M24 | Yes | |
| 不锈钢 | A4 | 80 | 本色 | M5-M24 | Yes | |
| 不锈钢 | D6 | MIN.80 | 本色 | M12-M20 | Yes | Duplex |
| 不锈钢 | A2 | 70 | 本色 | M10-M24 | Yes | AD W2 |
| 不锈钢 | A4 | 70 | 本色 | M10-M24 | Yes | AD W2 |
| 合金钢 | ST | - | - | M8-M39 | ||
| 合金钢 | ST | - | 镀锌 | M8-M39 | ||
| 塑料 | PA 6.6 | - | - | M6-M8 M12 | Yes |
更多材质
| (mm) | M68 | M72 | M76 | M80 | M90 | M100 | M110 | M125 | M140 | M160 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 |
| da(max) | 75 | 79 | 83 | 87 | 97 | 107 | 117 | 132 | 147 | 167 |
| ds(max) | 68 | 72 | 76 | 88 | 90 | 100 | 110 | 125 | 140 | 160 |
| ds(min) | 67.26 | 71.26 | 75.26 | 79.26 | 89.13 | 99.13 | 109.13 | 124 | 139 | 159 |
| e(min) | 110.51 | 116.16 | 121.81 | 127.46 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 |
| k(min) | 42.5 | 44.5 | 47.5 | 49.5 | 56.4 | 62.4 | 68.4 | 78.4 | 87.3 | 99.3 |
| k(max) | 43.5 | 45.5 | 48.5 | 50.5 | 57.6 | 63.6 | 69.6 | 79.6 | 88.7 | 100.7 |
| r(min) | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| s(max) | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 230 |
| s(min) | 97.8 | 102.8 | 107.8 | 112.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 |
