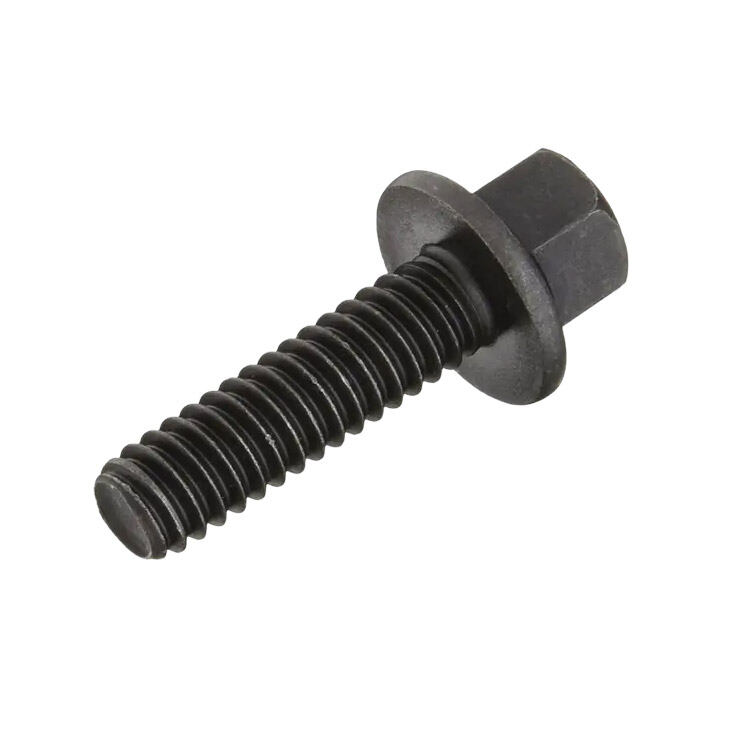

DIN6921
六角头
全螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 10.9, 8.8, A2-70
- 表面处理 本色

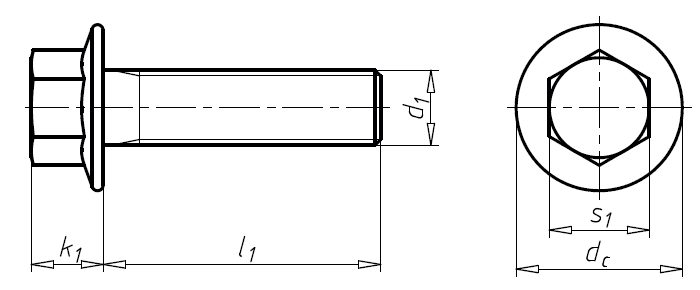

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 8.8 | 本色 | M5-M16 | ||
| 碳钢 | ST | 8.8 | 电镀锌 | M5-M20 | ||
| 碳钢 | ST | 8.8 | 环保镀锌 | M10-M20 | Yes | |
| 碳钢 | ST | 8.8 | 非电解锌片涂层 | M6-M10 | Yes | |
| 碳钢 | ST | 10.9 | 本色 | M5-M20 | ||
| 碳钢 | ST | 10.9 | 电镀锌 | M5-M20 | ||
| 不锈钢 | A2 | 70 | 本色 | M5-M12 | Yes |
更多材质
| (mm) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| P | 0.8 | 1 | 1|1.25 | 1|1.25|1.5 | 1.25|1.5|1.75 | 1.5|2 | 1.5|2 | 1.5|2.5 |
| da(max) | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
| dc(max) | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
| ds(max) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| ds(min) | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 |
| e(min) | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 |
| Lf(max) | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
| k max) | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 |
| r(min) | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 |
| s(max) | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 |
| s(min) | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 |
