DIN603
圆头
全螺纹, 半螺纹
平端
产品信息
- 产品材质 不锈钢
- 产品标准 国标
- 性能等级 4.8, 8.8, A2-70, A4-70
- 表面处理 本色

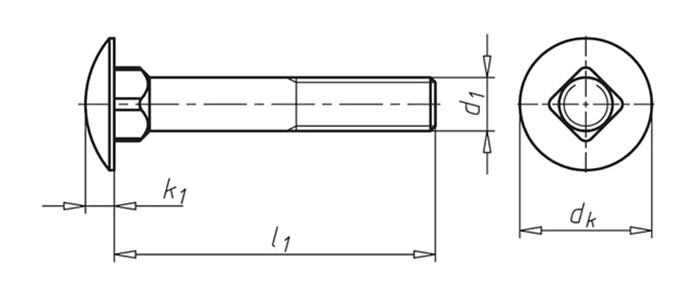

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 4.8 | 本色 | M5-M20 | With Nut | |
| 碳钢 | ST | 4.8 | 电镀锌 | M5-M20 | ||
| 碳钢 | ST | 4.8 | 电镀锌 | M5-M20 | With Nut | |
| 碳钢 | ST | 4.8 | 热浸锌 | M8-M16 | Yes | With Nut |
| 碳钢 | ST | 4.8 | 非电解锌片涂层 | M6-M12 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌 | M5-M16 | ||
| 碳钢 | ST | 8.8 | 环保镀锌 | M5-M16 | Yes | |
| 碳钢 | ST | 8.8 | 非电解锌片涂层 | M6-M16 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌镍合金带润滑 | M5-M12 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌镍合金 | M5-M16 | Yes | |
| 不锈钢 | A2 | 70 | 本色 | M5-M16 | Yes | |
| 不锈钢 | A4 | 70 | 本色 | M5-M16 | Yes | |
| 塑料 | PA 6.6 | - | M6 | Yes |
更多材质
| (mm) | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| dk(max) | 13.55 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 |
| dk(min) | 12.45 | 15.45 | 19.35 | 23.35 | 29.35 | 37.2 | 45.2 |
| ds(max) | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| ds(min) | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 |
| k1(max) | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 |
| k1(min) | 2.9 | 3.4 | 4.4 | 5.4 | 7.25 | 11.1 | 14.1 |
| k(max) | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 |
| k(min) | 2.7 | 3.12 | 4.12 | 4.62 | 6.05 | 8.05 | 9.95 |
| r(max) | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
| s(max) | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 |
| s(min) | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 |
