DIN93
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 表面处理 本色, 电镀镍

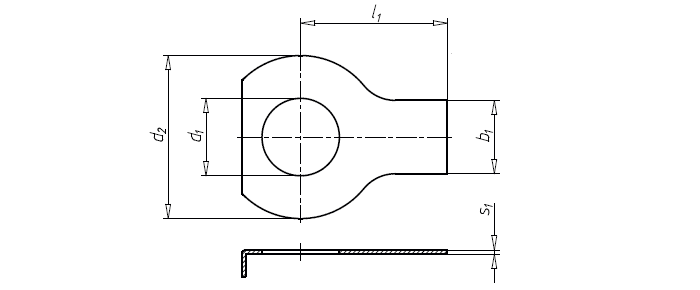

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 本色 | 4.3-37 | Yes | ||
| 碳钢 | ST | 电镀锌 | 3.2-54 | |||
| 不锈钢 | A2 | 本色 | 3.5-37 | Yes | ||
| 不锈钢 | A4 | 本色 | 4.3-31 | Yes |
更多材质
Gallery not found.
| (mm) | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 | 54 |
| dc | 12 | 12 | 14 | 17 | 19 | 19 | 22 | 26 | 30 | 33 | 36 | 40 | 42 | 50 | 50 | 58 | 63 | 68 | 75 | 82 | 88 | 95 | 100 | 105 |
| L | 13 | 13 | 14 | 16 | 18 | 18 | 20 | 22 | 28 | 28 | 32 | 36 | 36 | 42 | 42 | 48 | 52 | 56 | 60 | 64 | 70 | 75 | 80 | 85 |
| r | 2.5 | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| h | 0.38 | 0.38 | 0.38 | 0.5 | 0.5 | 0.5 | 0.75 | 0.75 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
