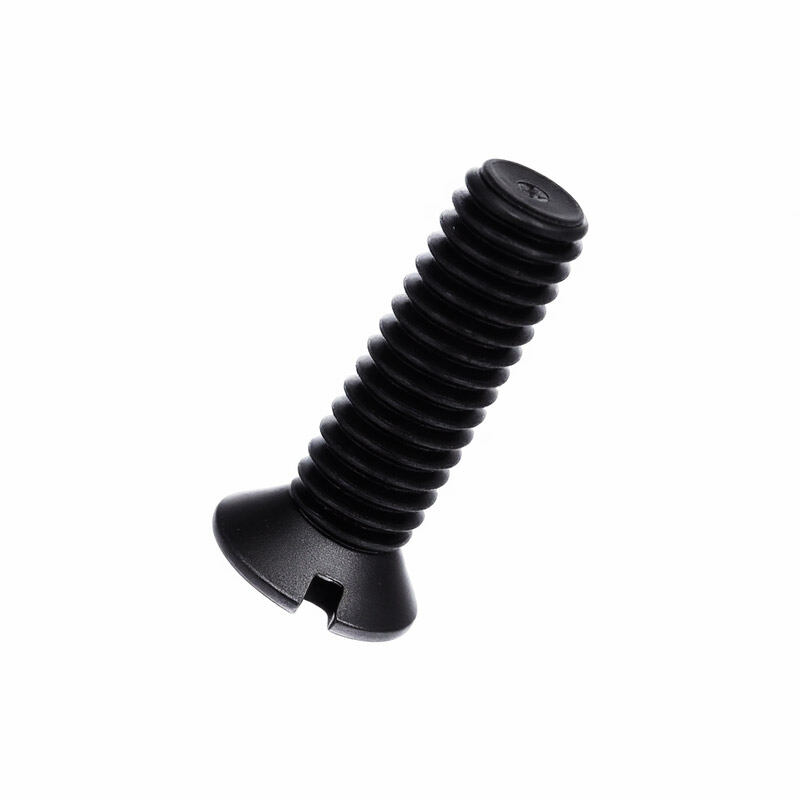

DIN963
沉头
开槽
全螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, 8.8, A2-70, A4-70
- 表面处理 本色

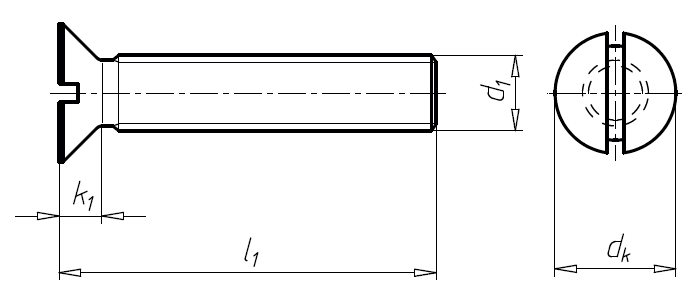

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 4.8 | 本色 | M1-M20 | ||
| 碳钢 | ST | 4.8 | 电镀锌 | M1.4-M20 | ||
| 碳钢 | ST | 4.8 | 电镀镍 | M2-M8 | YES | |
| 碳钢 | ST | 8.8 | 本色 | M3-M20 | ||
| 碳钢 | ST | 8.8 | 电镀锌 | M1-M10 | ||
| 不锈钢 | A2 | 70 | 本色 | M1-M20 | YES | |
| 不锈钢 | A4 | 70 | 本色 | M1-M20 | YES |
更多材质
* 本页面所示表格数据以DIN 963开槽沉头螺钉常规供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
DIN 963和ISO 2009可能略有差异，如需替代使用或有特殊要求, 请参考具体标准内容或来电垂询。
* 符合以下情形，需要与我司销售人员咨询：
本表所示数据仅为常规供货范围，特殊订货产品，请咨询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
| (mm) | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.25 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk(max) | 1.9 | 2.3 | 2.6 | 3 | 3.8 | 4.7 | 5.6 | 6.5 | 7.5 | 9.2 | 11 | 14.5 | 18 | 22 | 25 | 29 | 33 | 36 |
| dk(min) | 1.76 | 2.16 | 2.46 | 2.86 | 3.5 | 4.4 | 5.3 | 6.14 | 7.14 | 8.84 | 10.57 | 14.07 | 17.57 | 21.48 | 24.48 | 28.48 | 32.38 | 35.38 |
| k(max) | 0.6 | 0.72 | 0.84 | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| n(min) | 0.31 | 0.36 | 0.36 | 0.46 | 0.56 | 0.66 | 0.86 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | 2.56 | 3.06 | 3.06 | 4.07 | 4.07 | 5.07 |
| n(max) | 0.45 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.2 | 1.51 | 1.91 | 2.31 | 2.81 | 3.31 | 3.31 | 4.37 | 4.37 | 5.37 |
| t(min) | 0.2 | 0.25 | 0.28 | 0.32 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.4 | 2.8 | 3.2 | 3.6 | 4 |
| t(max) | 0.3 | 0.35 | 0.4 | 0.45 | 0.6 | 0.7 | 0.85 | 1 | 1.1 | 1.3 | 1.6 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 |
