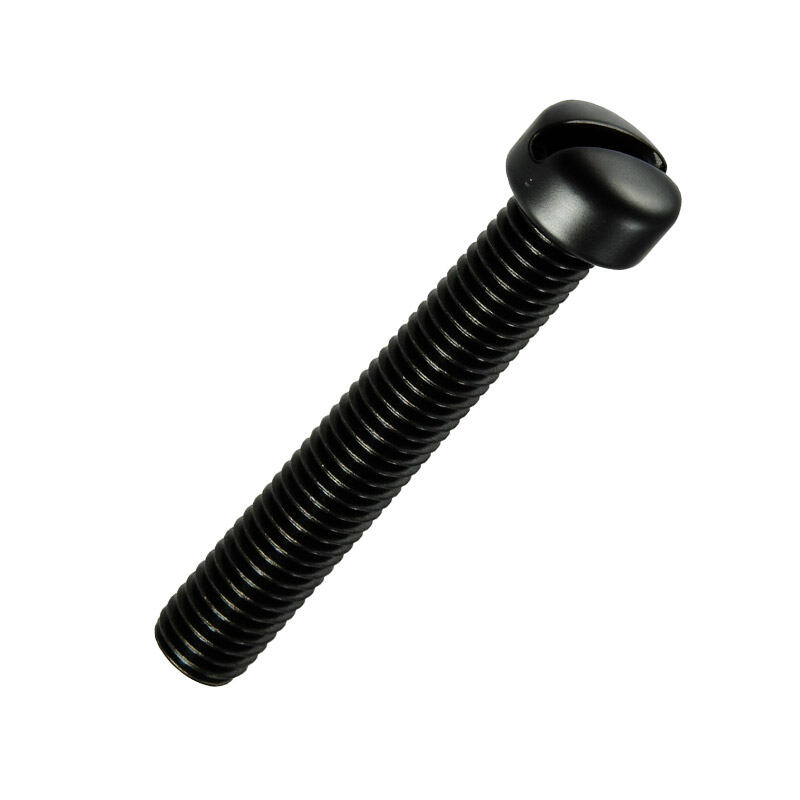

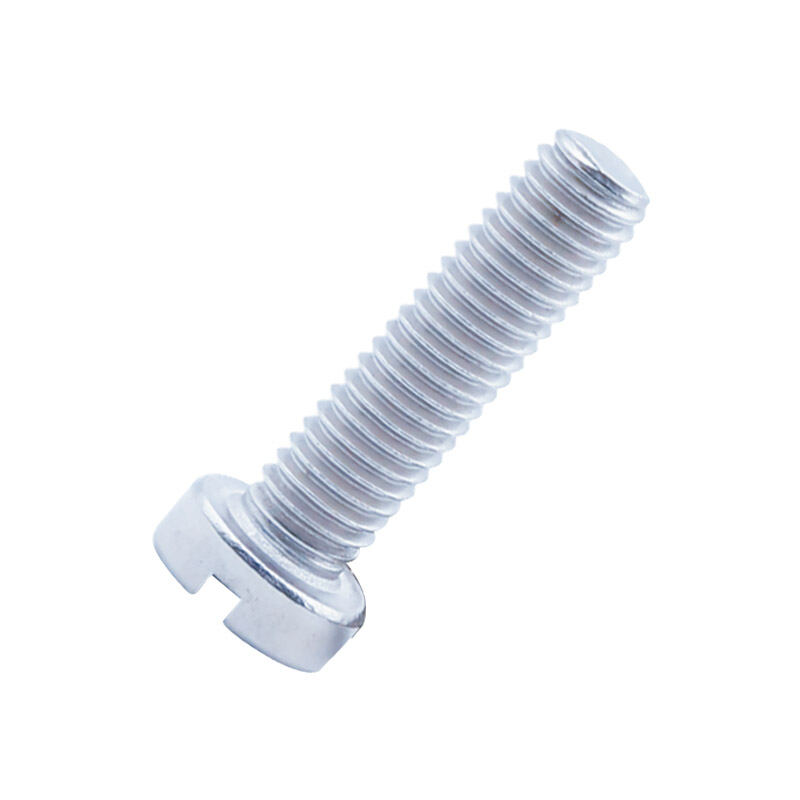

DIN84
圆柱头
开槽
全螺纹
平端
产品信息
- 产品材质 不锈钢
- 产品标准 德标
- 性能等级 4.8, 5.8, 8.8, A2-70, A4-70
- 表面处理 本色

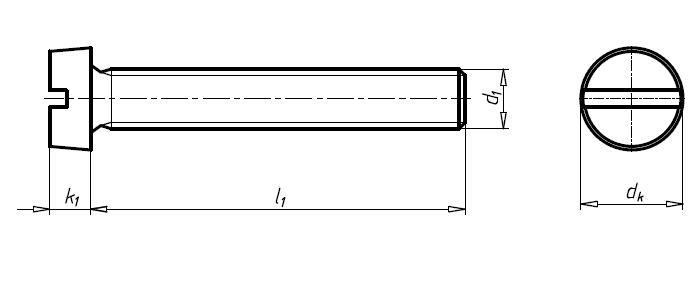

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 4.8 | 本色 | M2-M12 | Yes | |
| 碳钢 | ST | 4.8 | 电镀锌 | M1.6-M12 | ||
| 碳钢 | ST | 4.8 | 环保镀锌 | M3-M8 | Yes | |
| 碳钢 | ST | 4.8 | 电镀镍 | M2-M8 | Yes | |
| 碳钢 | ST | 5.8 | 本色 | M1.6-M6 | Yes | |
| 碳钢 | ST | 5.8 | 电镀锌 | M1.6-M8 | ||
| 碳钢 | ST | 8.8 | 本色 | M3-M8 | Yes | |
| 碳钢 | ST | 8.8 | 电镀锌 | M2-M8 | ||
| 不锈钢 | A2 | 70 | 本色 | M1.2-M10 | Yes | |
| 不锈钢 | A4 | 70 | 本色 | M1.6-M10 | Yes | |
| 塑料 | PA 6.6 | - | - | M2-M12 | Yes | |
| 有色金属 | Brass | 本色 | M1.6-M10 | Yes | ||
| 有色金属 | Brass | 电镀镍 | M2-M8 | Yes |
更多材质
| (mm) | M1 | M1.2 | M1.4 | M1.6 | M1.8 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.25 | 0.25 | 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk(max) | 2 | 2.3 | 2.6 | 3 | 3.4 | 3.8 | 4.5 | 5.5 | 6 | 7 | 8.5 | 10 | 13 | 16 |
| dk(min) | 1.86 | 2.16 | 2.46 | 2.86 | 3.22 | 3.62 | 4.32 | 5.32 | 5.82 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 |
| da(max) | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
| k(max) | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.3 | 1.6 | 2 | 2.4 | 2.6 | 3.3 | 3.9 | 5 | 6 |
| k(min) | 0.56 | 0.66 | 0.76 | 0.86 | 1.06 | 1.16 | 1.46 | 1.86 | 2.26 | 2.46 | 3.12 | 3.6 | 4.7 | 5.7 |
| n(max) | 0.45 | 0.5 | 0.5 | 0.6 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.51 | 1.91 | 2.31 | 2.81 |
| n(min) | 0.31 | 0.36 | 0.36 | 0.46 | 0.46 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.26 | 1.66 | 2.06 | 2.56 |
| r(min) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.44 | 0.4 |
| t(min) | 0.25 | 0.3 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.85 | 1 | 1.1 | 1.3 | 1.6 | 2 | 2.4 |
